产品名称: HTF(A)系列消防高温排烟轴流风机
广泛应用于高层建筑、烘房、地下车库、地铁、隧道等场合消防排烟和送排通风
详细信息:
一、特性及应用
HTF系列风机设计独特:高温电机全封闭内置,配设专门的电机冷却系统,采用CAD软件多目标优化设计的轴流和混流叶轮结构,通过多速驱动形式,达到一机两用(即常用送排通风和消防试用时高温排烟),配设电控箱后可远程自动控制、具有耐高温性能良好、效率高、体积小,安装简便(水平、垂直、吊装均可)等优点。按GBJ500-45-95消防规范测试标准测定,能在400℃高温条件下连续运行100分钟以上,介质温度100℃条件下,连续运行20小时/次不损坏,已被全国各大城市消防部门认可采用。

二、型号说明



三、性能参数表
HTF(A)-Ⅰ(Ⅱ)型(单、双速) 性能参数
机号
转速
(rpm)
风量
(m3/h)
风压
(Pa)
单速
功率
(kW)
双速
功率
(kW)
噪声
dB(A)
重量
(Kg)
4
2900
6500
5200
4600
410
490
520
1.5
1.8/1.3
77
76
1450
3250
2600
2300
102
122
130
0.55
73
69
4.5
2900
7900
5800
500
510
590
670
2.2
2.4/2
78
88
1450
3950
2900
2500
127
147
167
0.75
74
80
5
2900
9824
8861
6817
510
610
752
3
3/2.4
80
110
1450
4912
4431
3410
127
153
188
1.1
75
96
5.5
2900
15200
12000
10900
398
592
621
4
4/3
86
135
1450
7600
6000
5450
100
148
155
1.5
75
115
6
2900
16090
15102
13197
510
610
760
5.5
5.5/4.5
86
164
1450
8045
7551
6599
127
153
190
1.5
75
130
6.5
1450
21500
18000
15300
425
620
680
5.5
5.5/4
88
180
960
14235
11918
10130
187
272
298
2.2
80
165
7
1450
24380
22439
18908
610
655
728
7.5
8/6.5
88
208
960
16141
14865
12518
267
287
319
3
80
189
机号
转速
(rpm)
风量
(m3/h)
风压
(Pa)
单速
功率
(kW)
双速
功率
(kW)
噪声
dB(A)
重量
(Kg)
8
1450
31421
29172
26012
600
661
723
7.5
8/6.5
89
230
960
20800
19314
17222
263
290
317
3
80
211
9
1450
33510
32297
27513
562
668
840
11
11/9
90
284
960
22186
21383
18216
246
293
368
4
81
230
10
1450
45679
40000
35000
630
690
770
11
11/9
88
310
960
30255
26483
24019
276
302
338
5.5
80
265
11
1450
51552
50128
48500
580
647
690
15
16/13
92
380
960
35664
37596
36375
326
364
387
5.5
83
335
12
960
62763
59300
55651
624
680
740
18.5
17/8
93
480
720
47072
44475
43311
351
383
416
11
83
430
13
960
74708
65370
56031
600
710
807
18.5
17/8
94
520
720
56031
49027
42023
338
399
454
11
/84
470
15
960
93800
86115
76041
623
710
819
22
25/12
95
650
720
70350
64586
57031
350
410
461
11
85
585


注:双速风机重量参考同号中高速风机的重量。

四、HTF(A)型风机外型尺寸表(单位:mm)


机号
D1
D2
D3
M1
M2
M3
M4
L(Ⅰ型)
L(Ⅱ型)
n-Φ1
4-Φ2
H
H1
ΦA
B
B2
4
410
440
470
340
380
200
300
510
600
8-8.5
Φ12.5
70
1040
890
600
60
4.5
460
490
520
350
390
250
350
530
640
8-8.5
Φ12.5
300
1060
890
650
60
5
510
550
580
380
420
300
400
590
650
8-8.5
Φ12.5
320
1120
1000
700
60
5.5
560
600
630
470
510
400
500
610
680
10-10.5
Φ12.5
350
1150
1000
750
60
6
610
650
690
540
580
400
500
700
700
10-10.5
Φ14.5
380
1170
1000
800
60
6.5
660
700
740
570
610
400
500
780
800
10-10.5
Φ14.5
410
1270
1220
850
80
7
710
750
790
570
610
500
600
800
870
10-10.5
Φ14.5
430
1270
1220
950
80
8
810
850
890
570
610
500
600
800
870
12-12.5
Φ14.5
490
1310
1340
1050
80
9
910
950
990
580
640
600
700
900
900
12-12.5
Φ16.5
560
1370
1650
1150
80
10
1010
1050
1090
580
640
600
700
900
900
12-12.5
Φ16.5
610
1530
1650
1250
80
11
1110
1160
1210
580
640
700
800
950
960
14-12.5
Φ16.5
660
1590
1800
1400
100
12
1210
1360
1310
730
800
800
900
1160
1200
14-12.5
Φ16.5
730
1650
1800
1500
100
13
1310
1360
1410
730
800
900
1000
1160
1200
16-12.5
Φ18.5
760
1650
1800
1600
100
15
1510
1560
1610
730
800
1040
1200
1200
1200
18-12.5
Φ18.5
860
1650
2500
1800
100

注:1、屋顶式风机基础高度应≥ 250mm 。
2、风机出厂时法兰一般不打孔,n-Φ1仅供参考,若要打孔请用户在订货时说明。

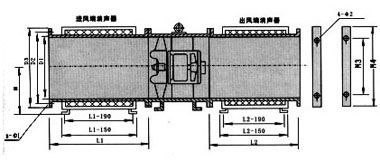

五、HTF型风机配带消声器外形尺寸表 [配带图示消声器后风机可降噪约8-20dB(A)]

单位:mm
机号
进风端消声器L1
出风端消声器L2
3.5-6.5
500、700、1000
500、700、1000
7-10
750、1000、1250
750、1000、1250
11-15
1000、1250、1500
1000、1250、1500
注:消声器长度可根据用户要求及消声量选取,除表中规定尺寸外,也可选择所需尺寸。
注:D1、D2D、3、H、M3、M4、n-Φ1、4-Φ2参加风机外形尺寸表
