产品名称: SWF(B)高效低噪声混流风机
广泛试用于宾馆、饭店、商场、写字楼、体育馆等高级民用建筑的通排风、管道加压送风及工矿企业的通风换气场所
详细信息:
一、特性及应用
SWF系列风机应用子午加速方法和“准三元”流动理论设计,采用直线形外筒、锥形轮毂、扭曲翼形叶片、进风口加置集流器或弧形消音器的结构形式。压力教同机号轴流风机高,风量较同机号离心风机大。具有效率高、结构紧凑、噪声低、体积小、安装方便等优点。其中双速风机可根据试用工况要求通过变速来调整所需风量、风压。

二、型号说明


三、性能参数表

SWF(B)-Ⅰ型、Ⅱ型(单、双速)

机号 转速
(rpm)
风量
(m3/h)
风压
(Pa)
单速功
率(kw)
双速功
率(kw)
噪声
dB(A)
重量
Kg
2.5 2900 2253 402 0.75 0.75/0.55
2/4极
73 35
2039 452
1396 532
1496 542
1340 554
1450 1126 100 0.55 64 34
1019 113
848 133 0.55/0.45
4/6极
748 135
670 139
960 746 44 0.37 58 34
675 50
561 58
495 59
444 61
3 2900 3893 578 1.1 1.1/0.85
2/4极
74 47
3523 651
2930 767
2585 780
2316 798
1450 1946 145 0.55 65 44
1762 163
1465 192 0.55/0.45
4/6极
1293 195
1158 200
960 1289 63 0.37 59 44
1166 71
970 84
856 85
767 87
机号 转速
(rpm)
风量
(m3/h)
风压
(Pa)
单速功
率(kw)
双速功
率(kw)
噪声
dB(A)
重量
Kg
3.5 2900 6181 787 2.2 2.4/2
2/4极
75 65
5595 887
4653 1044
4104 1062
3678 1086
1450 3091 197 0.55 66 52
2797 222
2327 261 0.55/0.45 4/6极
2052 265
1839 272
960 2046 86 0.37 60 50
1852 97
1540 114
1359 116
1217 119
4 2900 9227 1028 5.5 5.5/4.5
2/4极
79 110
8351 1159
6946 1363
6127 1387
5490 1419
1450 4614 257 0.75 67 68
4176 290
3473 341 0.85/0.55
4/6极
3064 347
2745 355
960 3055 112 0.55 61 67
2765 127
2299 149
2028 152
1817 156
机号 转速
(rpm)
风量
(m3/h)
风压
(Pa)
单速功
率(kw)
双速功
率(kw)
噪声
dB(A)
重量
Kg
4.5 2900 13138 1301 7.5 8/6.5
2/4极
80 139
11891 1466
9889 1725
8724 1755
7816 1796
1450 6569 325 1.1 68 90
5945 367
4945 431 1.1/0.85
4/6极
4362 439
3908 449
960 4349 143 0.75 62 91
3936 161
3274 189
2888 192
2586 196
5 2900 18022 1606 15 18.5/15
2/4极
85 219
16311 1810
13565 2130
11967 2167
10722 2217
1450 9091 402 2.2 69 124
8156 452
6783 532 2.2/1.5
4/6极
5984 542
5361 554
960 5966 176 0.75 63 111
5400 198
4491 233
3962 237
3549 243
5.5 2900 11993 486 3 2.8/2.2
4/6极
70 144
10855 548
9028 644
7964 655
7136 670
1450 7941 213 1.1 65 135
7187 240
5977 282 1.1/0.75
6/8极
5273 287
4724 294
960 5955 120 0.75 63 135
5390 135
4483 159
3954 162
3543 165
6 2900 15571 578 5.5 5.5/4
4/6极
66 167
14093 652
11721 767
10340 780
9264 798
1450 10309 253 1.5
9330 286
7760 336 1.8/1.3
6/8极
64 165
6846 342
6133 350
960 7732 142 1.1
6998 161
5820 189
5134 192
4600 197
机号 转速
(rpm)
风量
(m3/h)
风压
(Pa)
单速(kw) 双速功
率(kw)
噪声
dB(A)
重量
Kg
6.5 1450 19797 679 7.5 8/6.5
4/6
74 242
17918 765
14902 890
13146 916
11778 937
960 13107 298 2.2 69 203
11863 335
9866 394 2.4/1.8
6/8
8704 401
7798 411
720 9830 167 1.1 65 190
8897 189
7399 222
6528 226
5849 231
7 1450 24726 787 11 11/9
4/6
77 321

22379

887
18612 1044
16419 1061
14710 1086
960 16370 345 3 70 56
14816 388
12322 457 3.7/1.8
6/8
10871 465
9340 476
720 12278 194 1.1 66 236
1112 219
9242 257
8152 262
7305 268
7.5 1450 30411 904 15 14/11
4/6
80 365
27525 1018
22892 1198
20195 1219
18094 1247
960 20135 396 4 72 300
18223 446
15156 525 6/4.5
6/8
13370 534
11979 547
720 15101 223 1.5 67 269
13668 251
11367 295
10027 301
8984 308
8 1450 36908 1028 18.5 22/18.5
4/6
82 439
33405 1159
27782 1363
24509 1387
21959 1419
960 24436 451 5.5 74 344
22117 508
18394 597 6/4.5
6/8
16227 608
14538 622
720 18327 253 2.2 71 324
16587 286
13795 336
12170 342
10904 350
机号 转速
(rpm)
风量
(m3/h)
风压
(Pa)
单速功
率(kw)
双速功
率(kw)
噪声
dB(A)
重量
Kg
8.5 1450 44270 1161 22 22/18.5
4/6极
85 488
40068 1308
33323 1539
29398 1566
26339 1602
960 29310 509 7.5 77 415
26528 573
22062 674 8/6
6/8极
19463 686
17438 702
720 21983 286 3 73 360
19896 322
16547 379
14597 386
13079 395
9 1450 52551 1301 30 28/22
4/6极
88 580
47563 1466
39557 1726
34897 1755
31266 1796
960 34793 570 11 80 462
31490 643
26189 756 12/9
6/8极
23104 769
20700 787
720 26094 320 4 75 442
23618 362
19642 425
15525 433
14789 443
9.5 960 40920 634 11 12/9
6/8极
82 496
37033 717
30803 842
27172 857
24344 877
720 30690 357 5.5 76 476
27774 403
23102 473
20379 482
18258 494
10 960 47726 704 15 17/12
6/8极
82 583
43196 794
35925 934
31692 950
28395 972
720 35795 396 7.5 77 538
32397 446
26944 525
23770 534
21296 547
10.5 960 55250 775 18.5 17/12
6/8极
87 695
50001 876
41591 1028
36687 1047
32869 1071
720 41437 436 7.5 79 600
37501 492
31193 585
27515 589
24651 602
机号 转速
(rpm)
风量
(m3/h)
风压
(Pa)
单速功
率(kw)
双速功
率(kw)
噪声
dB(A)
重量
Kg
11 960 63524 851 22 22/12
6/8极
89 788
57490 961
47820 1128
42182 1149
37792 1176
720 47643 478 11 82 723
43117 540
35865 635
31636 646
28344 661
11.5 960 72587 930 30 30/15
6/8极
90 920
65692 1050
54642 1233
48200 1256
43183 1285
720 54440 523 11 84 802
49268 591
10981 694
36150 707
32387 723
12 960 82472 1013 30 30/15
6/8极
92 998
74638 1144
62083 1343
54764 1368
49064 1399
720 61854 570 15 86 945
55978 643
46562 755
41073 769
36798 787
12.5 960 93217 1099 37 37/18
6/8极
93 1189
94362 1241
70171 1457
61898 1484
55456 1518
720 69912 618 15 88 1036
63271 698
52628 820
46424 835
41592 854
13 720 78642 668 22 / 90 1196
71172 755
59200 886
52220 903
46785 923
560 61166 404 11 81 1112
55356 456
46044 536
40616 546
36388 558
13.5 720 88070 721 30 / 93 1355
79704 814
66297 956
58480 974

52394

996
560 68498 436 15 82 1285
61992 492
57564 578
54585 589
40751 602

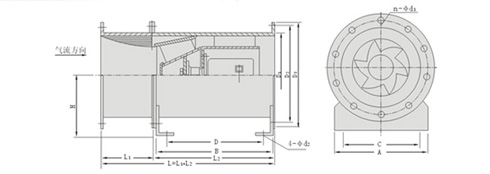

四、SWF(B)型外形尺寸表



进风口尺寸 外形尺寸L=L1+L2
D1 D2 D3 n-d1 H L1 机壳长度L2
2极 4极 6极 8极
2.5 282 316 346 6-Φ6.5 220 150 370 370 370
3 338 372 402 8-Φ6.5 250 180 390 390 390
3.5 394 428 458 8-Φ6.5 280 210 460 410 410
4 450 486 516 8-Φ6.5 310 240 580 430 430
4.5 506 547 582 8-Φ6.5 330 270 610 470 470
5 563 604 639 8-Φ6.5 350 300 800 580 500
5.5 619 665 705 10-Φ10.5 380 330 590 550 590
6 675 721 761 12-Φ10.5 420 360 670 600 600
6.5 732 778 818 12-Φ10.5 460 390 740 640 620
7 788 839 884 12-Φ10.5 490 420 840 720 640
7.5 844 895 940 14-Φ12.5 510 450 870 780 700
8 900 951 996 14-Φ12.5 560 480 920 800 760
8.5 957 1013 1063 14-Φ12.5 570 510 960 850 780
9 1013 1069 1119 16-Φ12.5 620 540 1050 920 880
9.5 1070 1126 1176 16-Φ12.5 650 570 940 900
10 1125 1181 1231 16-Φ12.5 680 600 1000 940
10.5 1180 1236 1286 16-Φ12.5 710 630 1060 960
11 1237 1303 1363 16-Φ12.5 740 660 1100 1040
11.5 1294 1350 1400 16-Φ12.5 770 690 1200 1080
12 1350 1416 1476 16-Φ12.5 800 720 1330 1200
12.5 1406 1472 1532 16-Φ12.5 820 750 1420 1250
13 1462 1515 1560 18-Φ12.5 850 780 1260* 1290
13.5 1518 1517 1616 18-Φ12.5 880 810 1290* 1410

底脚尺寸
A B C D 4-Φd2
2极 4极 6极 8极 2极 4极 6极 8极
260 365 365 365 180 325 325 325 Φ10.5
300 385 385 385 220 345 345 345 Φ10.5
350 455 405 405 270 415 365 365 Φ10.5
350 575 425 425 270 535 385 385 Φ10.5
400 605 465 465 300 565 405 405 Φ12.5
450 720 550 490 350 680 510 450 Φ12.5
500 580 540 580 400 530 490 530 Φ12.5
550 660 590 590 450 610 540 540 Φ12.5
550 730 630 610 450 680 580 560 Φ12.5
600 830 710 630 500 780 630 580 Φ12.5
650 860 770 690 550 810 720 640 Φ12.5
700 910 790 750 600 860 740 700 Φ14
800 950 840 770 700 900 790 720 Φ14
850 , 1040 910 870 750 990 860 820 Φ14
850 , 930 890 750 880 840 Φ14
850 990 930 750 940 880 Φ14
850 1050 950 750 1000 950 Φ16
950 1090 1030 850 1040 980 Φ16
950 1190 1070 850 1140 1020 Φ16
1000 1320 1190 900 1270 1140 Φ16
1100 1410 1240 900 1360 1190 Φ18
1100 1250* 1280 1000 1200 1230 Φ18
1200 1280* 1400 1000 1230 1350 Φ18

注:1、*为10极560rpm尺寸;
2、双速风机重量和尺寸参考同号中高速风机的重量和尺寸;
3、风机出厂时法兰一般不打孔,n-Φd1仅供参考,若要打孔请用户在订货时说明。

(单位:mm)
